一、功能要求

1.  確保樣本庫生物樣本的長期，安全，低溫存儲。

2.  可實現液氮的自動供給，自動補充液氮時可以自動排出管道內的常溫氣體，減少液氮損耗。

3.  具備液氮罐自動除霧功能，方便尋找樣本和樣本存取。

4.  具備樣本庫聯網監控和報警功能，能實時顯示樣本庫環境狀態（溫度，濕度，氧氣濃度），實時顯示樣本庫設備運行狀態（液位，溫度，壓力等），狀態異常自動報警。

5.  具備樣本庫環境數據和樣本庫設備運行數據（運行狀態，液氮蒸發量、事件，報警等）的自動記錄存儲功能。

二、主要技術指標

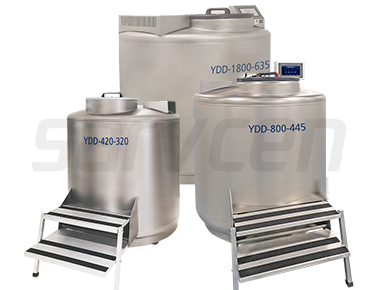

1. 氣相液氮罐

1.1  液氮罐有效容積：950-1150升/液氮罐；

1.2  液氮罐空罐重量≤550KG/臺；

1.3  液氮罐罐體外徑尺寸≤1400 mm，外部高度≤1500mm；

1.4  液氮罐靜態液氮消耗量≤10升/天；

1.5  樣本氣相儲存條件下，液氮罐液氮容量 ≤280升；

1.6  在環境溫度20℃，液氮量≤280升測試條件下，樣本的氣相靜態-180℃保存天數≥30天；

1.7  2ml凍存管總?cè)萘俊?.2萬個/臺液氮罐；

1.8  凍存盒支架材質為鋁合金；

1.9  凍存盒支架每層都有獨立的保護盒鎖，保護凍存盒不掉落；當打開一個盒鎖存取樣本盒時，其它層的凍存盒仍舊處在被保護狀態；

1.10  液氮罐蓋子帶有助力支桿，與罐體連接，蓋子與罐體之間有兩個觸點，感知并具備輸出每次開關蓋記錄功能，使用者可以在其電腦終端通過軟件看到該數據記錄；

1.11  液氮罐蓋子具備超時報警功能：如果蓋子被打開超過某設定時間（通常為7-10分鐘），還未正確關閉，系統發出聲音報警；

1.12  液氮罐具有旋轉內膽，具有T型旋轉輔助鑰匙，無需將手伸入液氮罐中旋轉樣本架；

1.13  采用電容法、無間斷測量液氮的實時液位，測量精度為±0.1pF，分辨率為±0.1pF；具有液位實時顯示和現場聲光報警功能，可以設置和調整報警高液位和低液位；

1.14  罐內至少配置兩個鉑金探頭實時監測罐體內溫度并可實時顯示溫度傳感器監測的溫度；精確度為_±0.3℃，具有現場聲光報警功能，可設置和調整報警溫度；當罐口的兩個溫度傳感器溫度差＞5℃，自動報警，提示管理者要關注溫度傳感器是否有故障或者需要校準；

1.15  液氮填充系統三電磁閥控制，分別承擔自動排氣、自動灌注、過溢保護功能：當液位低于預設值時，電磁閥可自動開啟進行液氮補充；當液位到達高液位點時，啟動過溢保護功能，電磁閥自動關閉，防止液氮溢出；當液氮液位高于預設值時，過溢保護現場聲光報警；

1.16  液氮灌注時，具有自動排氣功能，通過第三個電磁閥控制，在液氮灌注啟動前將罐體內和管道內的升溫氮?dú)廪D(zhuǎn)移到環境中，直到系統達到設定溫度；

1.17  在液氮罐蓋上具有手動按鈕，能實現手動灌注和一鍵除霧功能；

1.18  每個液氮罐都具備兩種通訊接口：RS485和RJ45；同時還具備輸出4/20mA電流信號功能。帶有小型觸摸式液晶屏顯示，本地也可以看到數據。并可以發出報警聲；

1.19  具備群組灌注功能，可以根據管道分布，將液氮罐進行組群，在同一組群內，自動灌注信號可以互相傳遞，當某一液氮罐發生灌注時，即便其它組群內的液氮罐尚未達到灌注液位，也會同時啟動灌注，有效地節約液氮；

1.20  在每個液氮罐的控制器系統中內置網絡服務器，使用者可通過局域網內的任何一臺電腦IE瀏覽器，即可實時觀察罐內的液位、溫度、電磁閥狀態、報警等信息，無需安裝額外軟件。

2. 液氮管路

2.1  對現有氮罐真空管道的設計進行改進，實現液氮罐與室外液氮塔之間的自動灌注功能；

2.2  配套液氮真空管50米，真空管道為雙腔結構的低溫絕熱管路，法蘭連接，配置減壓閥門和排氣裝置，增設排氣電磁閥門和進液端電磁閥門，并配置聯動系統控制柜，實現管道與液氮罐的電磁閥是聯動的，做到全系統自動排氣；

2.3  配置電子自動切斷裝置：數量3個，安裝在管道室外部分；

2.4  配置自動控制柜1個, 控制自動電磁閥排氣裝置；

2.5  管道設計壓力：1.6MPa；

2.6  絕熱形式：高真空多層絕熱；

2.7  在原有的液氮儲罐，增加1套壓力探頭，液位探頭，安裝在儲罐上，并可以傳輸4-20MA數據。

3. 安全防護

3.1  檢修和并增加樣本庫現有多點氧含量監測設備1套，保證實時監控室內氧氣含量，當室內氧含量低于19%設定值時聲光報警，安裝聲光報警器，實時氧氣含量應顯示在入口和液氮庫區，方便操作人員觀察?？梢哉先霕颖編煨畔⑾到y(tǒng)；

3.2  檢修氧含量監控與通風系統聯動設置，保證系統正常運行；

3.3  配置液氮低溫防護圍裙，手套，眼鏡，隨身氧含量監控設備；

3.4  配備氧氣救援裝置一套；

4. 監控軟件與信息系統

4.1  系統為合法正版軟件，系統兼容性良好，運行穩定可靠；

4.1.1  可通過遠程實時監控系統對液氮罐液位、溫度、自動灌注等全部狀態的數據，接收來自于庫區各個液氮罐發出的信號；實時顯示并可以發出報警聲；

4.1.2  記錄并可以讀取設備開關蓋子信息；

4.2  可以整合庫區被監控設備輸出的監控內容。在庫區，監控中心分別同時顯示監控內容，可以集中顯示在一個區域中，根據監控?cái)?shù)量決定顯示屏幕數量；

4.3  監控中心增加大屏幕，顯示庫區所有液氮罐的液位，溫度，以及室外儲罐壓力液位信息；

4.4  系統采用不同顏色來區分設備的不同狀態，用紅色表示報警情況，藍色表示系統正常運行，能在不同區域提供聲光報警；

4.5  系統所有數據均可以保存10年以上；

4.6  具有短信報警功能，當某一項狀態發生報警，會自動通過設備給用戶指定的手機發送短信；

4.7  具有主動問詢功能：庫區管理者可以通過手機短信向系統發送信息，在任何時間主動查詢每個存儲系統的溫度和液位狀態。
