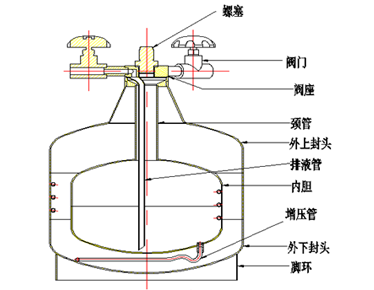

自增壓液氮補充罐主要由外殼、內膽、運輸車、排液管、各種閥門、壓力表、真空封口接頭等組成

自增壓原理

當內膽裝有液氮時，排空閥、排液閥、增壓閥關閉，液氮注入口螺塞旋緊。

上述均無泄漏的情況下，由于容器外殼對增壓管的傳熱，使自行進入管內的部分液氮被吸熱氣化。當開啟增壓閥時，被氣化了的氮?dú)饨?jīng)過閥門立即進入內膽液面上部空間，同時，容器內膽的液氮又不斷進入增壓管內吸熱氣化。由于被氣化了的氮?dú)獾捏w積是液氮的600余倍，少量液氮?dú)饣螳@得的大量氮?dú)庠丛床粩嗟赝ㄟ^已開啟的增壓閥進入內膽。隨著氮?dú)膺M(jìn)入量的增多，聚集在內膽液面上部空間的氮?dú)庵饾u開始對內膽壁和液面產生壓力，當壓力表值達到0.02 MPa時，開啟排液閥，液氮就會通過排液管排出。

產品主要特點及各零部件主要作用

（一）主要特點：

1. 充注液氮方便：只需旋下液氮注入口螺塞，就可用液氮機分餾塔排液口或管道灌注。

2. 容器采用自身少量液氮?dú)饣髮?duì)內膽施壓的增壓方法，操作方便，增壓快，且保證了液氮純度。

3. 容器強度高，適宜短距離運輸。

4.容器的排液壓力極低，且安裝有壓力表和安全閥、真空封口接頭。因此，容器在使用中安全、可靠性高。

5. 外殼、內膽及主要零部件均選用奧氏體不銹鋼制造，真空和低溫性能好。

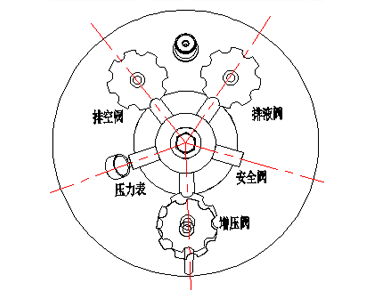

（二）各零部件的主要作用：

1. 內膽：用于盛裝液氮。

2. 螺塞：液氮注入口的密封，用螺紋聯結并配有耐低溫的聚四氟密封圈，防止氮?dú)庑孤p壓。

3. 排空閥：根據需要放氣減壓。當旋出液氮注入口螺塞時，必須先開啟排空閥，放氣泄壓。容器不使用時應將此閥門開啟。

5. 增壓閥：開啟時，能使內膽壓力上升，不使用時應關閉嚴密。

6. 壓力表：用于指示內膽壓力的大小。

7. 安全閥：將內膽壓力控制在最高工作壓力之下；內膽壓力—旦超過最高工作壓力，便會自動開啟，排氣泄壓。

8. 真空封口接頭：是容器制造中，真空夾層的抽氣口。它具有抽真空的作用；以及一旦內膽出現泄漏、夾層產生內壓時，對內膽和外殼起泄壓的保護作用。

產品的使用及其它

（一）產品使用須知

1. 用戶使用產品前，應開箱檢查產品外觀質量及附件是否齊全，如發現容器外觀有缺陷或附件不齊，在收到產品后5個工作日內，將此信息返回我公司。代、經銷單位則按代、經銷協議有關條款執行。

2. 產品屬高真空低溫容器，建議用戶落實專人使用操作，并熟讀本使用說明書、按說明書規定進行操作。

3. 由于液氮溫度極低(-195.8 ℃)，在操作時，請戴上皮手套，不可穿長統靴，防止因液氮掉進鞋內凍傷腳。

4. 容器應避免陽光直射，存放在陰涼通風的地方。操作時，房間應打開門窗，通風換氣，以避免室內缺氧而發生窒息現象。

5. 真空封口接頭在產品出廠前已密封好，并用真空封口接頭罩加以保護。嚴禁用戶取下真空封口接頭罩。

6. 容器安裝有安全閥。安全閥的整定壓力出廠前已作好調整，安全閥打上了鉛封，用戶在使用時不得拆卸，如被拆卸，我公司將不予保修。

7. 為使壓力表指示壓力準確無誤，要定期對其精度進行檢定，同時，請不要碰撞表盤，以避免變形，造成示值誤差。

8. 增壓閥、排空閥可控制容器內部壓力的大小，排液閥可控制排放液氮的流量。使用時，手柄不要旋得太緊，以免損壞閥門；同時，請注意閥門手柄的旋向：反時針方向旋轉為開啟，順時針方向旋轉為關閉。不使用容器時，務必關閉增壓閥，同時開啟排空閥。

9. 當壓力表指示內膽有內壓時，不能旋出液氮注入口螺塞，

應先開啟排空閥，對內膽泄壓。

10. 液氮注入口螺塞是增壓時的密封零件，排液完后，螺紋很容易被冰凍住，不易扭動，這時，可采用自然復溫或電吹風加溫的方法解凍后再卸下。

11. 螺塞不允許有異物進入。如螺塞遺失，請用戶與我公司聯系購買，不能用其它零件替代。

12. 排液金屬軟管在使用中，若彎曲半徑過小，將會受到損壞。

13. 不允許在容器表面施焊。

14. 本產品由于涉及多項專業技術，因而出現故障后，只能將容器返回我公司進行檢查和維修。

（二）產品的操作使用

1. 液氮注入

先開啟排空閥，關閉增壓閥、排液閥，使容器的壓力表表值降為零，然后使用扳手卸下液氮注入口螺塞。

用管道向容器內充注液氮；或采用液氮機向容器充注液氮。

注：對容器充注液氮時，為安全起見，不能完全注滿，必須留有一定的氣相空間，大約為容器幾何容積的10 %。

2. 增壓

排放液氮時，需要升高內膽的壓力。增壓時，排空閥、排液閥應處于關閉狀態，開啟增壓閥，觀察壓力表示值會逐漸升高。

容器最高工作壓力表值為0.09 MPa，但是，為了盡可能的減少液氮損失，—般增至0.05 MPa就足夠了，這是比較經濟的。

當壓力增至0.02 MPa時即可排液，若只需少量液氮時不必開啟增壓閥；需連續排液時，應同時開啟增壓閥。

開啟增壓閥后，外殼下部有幾處結霜，這不是故障，是容器工作的正常現象。當容器內液氮貯滿（但仍留有容器幾何容積10%

的氣相空間）時，增壓到0.05 MPa所需時間大約為20秒鐘；當液氮貯量為3／4時，增壓到0.05 MPa所需時間約1分鐘；當液氮貯量為1／4時，增壓到0.05 MPa所需時間約8分鐘。隨著容器內液氮的減少，增壓所需時間會增加。

3. 排液

先將金屬軟管(隨機附件)旋入排液閥接口上，關閉排空閥，開啟增壓閥，當內膽壓力升至壓力表值為0.05 MPa時，打開排液閥，液氮?jiǎng)t會排放；當壓力表值的壓力為0.05 MPa時，排液是比較經濟的；若內膽壓力的壓力表值大于0.05 MPa時排液，液氮的排放量會相應增多。

4. 泄壓

液氮排放結束后，應關閉增壓閥和排液閥，然后開啟排空閥，將容器內壓力泄放。

5. 容器靜置存放

為避免潮濕空氣進入容器，結成冰粒，堵塞增壓管，可將液氮注入口螺塞、增壓閥、排液閥關閉，排空閥開啟。

6. 容器搬運

a）室內移動。容器配有四只高強度萬向腳輪，可在室內很輕便地移動。由于產品屬高真空，移動時應力求緩慢，避免沖擊或碰撞，否則，不僅會使容器外殼凹陷，性能降低，而且會導致容器內部結構損壞，所以，移動容器時應特別小心。

b）起吊。產品屬高真空容器，起吊前，將鋼絲繩套在扶圈上；起吊時，要垂直平穩，切不可猛拉重放和傾斜起吊。

產品的操作使用中，各閥門的開閉狀態

常見故障及解決方法
